Brücke des MonatsMärz 2024 |
||
Pont Citadelle André-Bord |
||
Größeres Bild 1600 x 1200

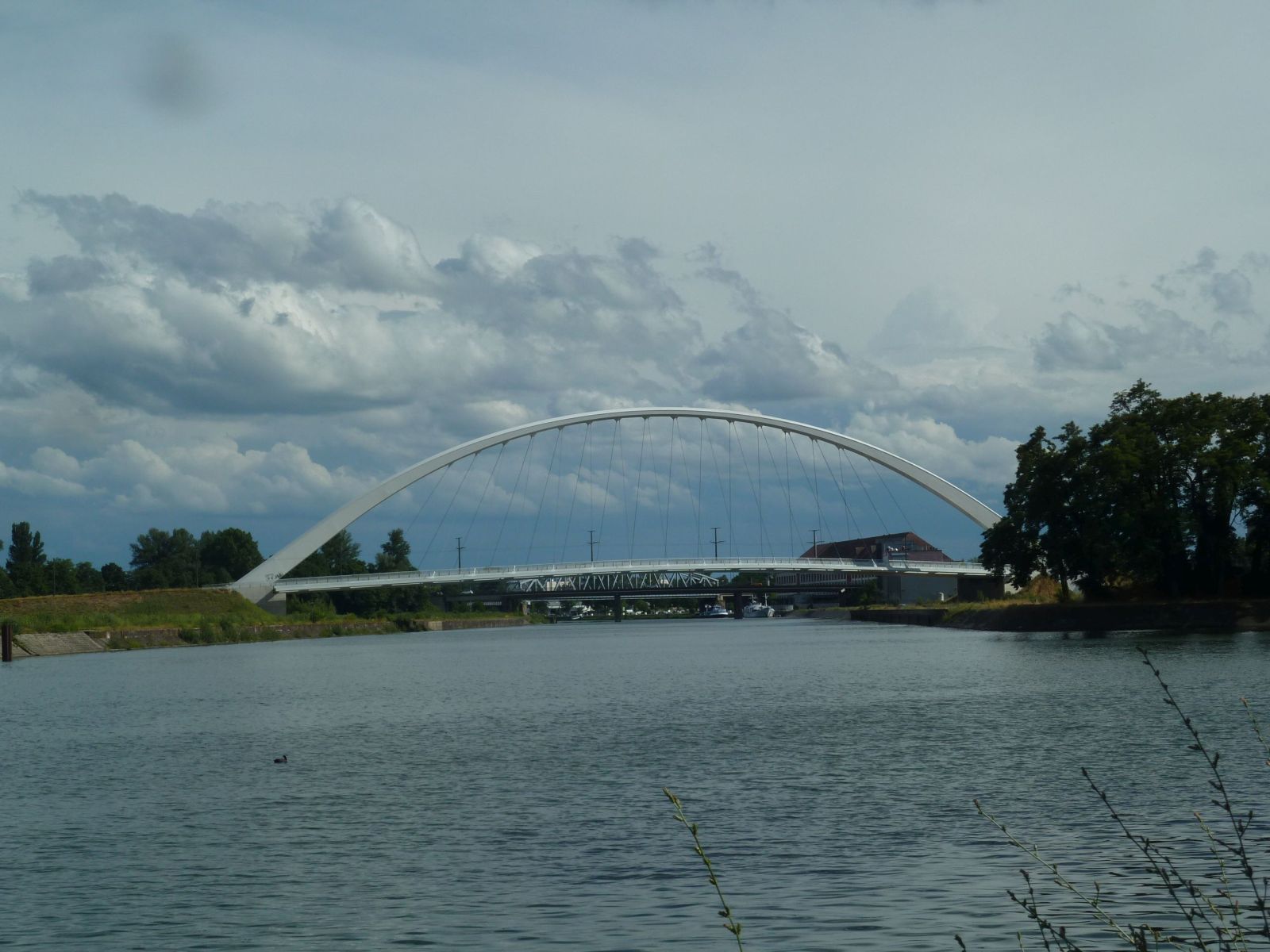

Die allgemein als Pont Citadelle bezeichnete Brücke wurde für die
grenzüberschreitende Straßenbahnlinie D von Straßburg nach Kehl erbaut. | ||
Größeres Bild 1600 x 1200

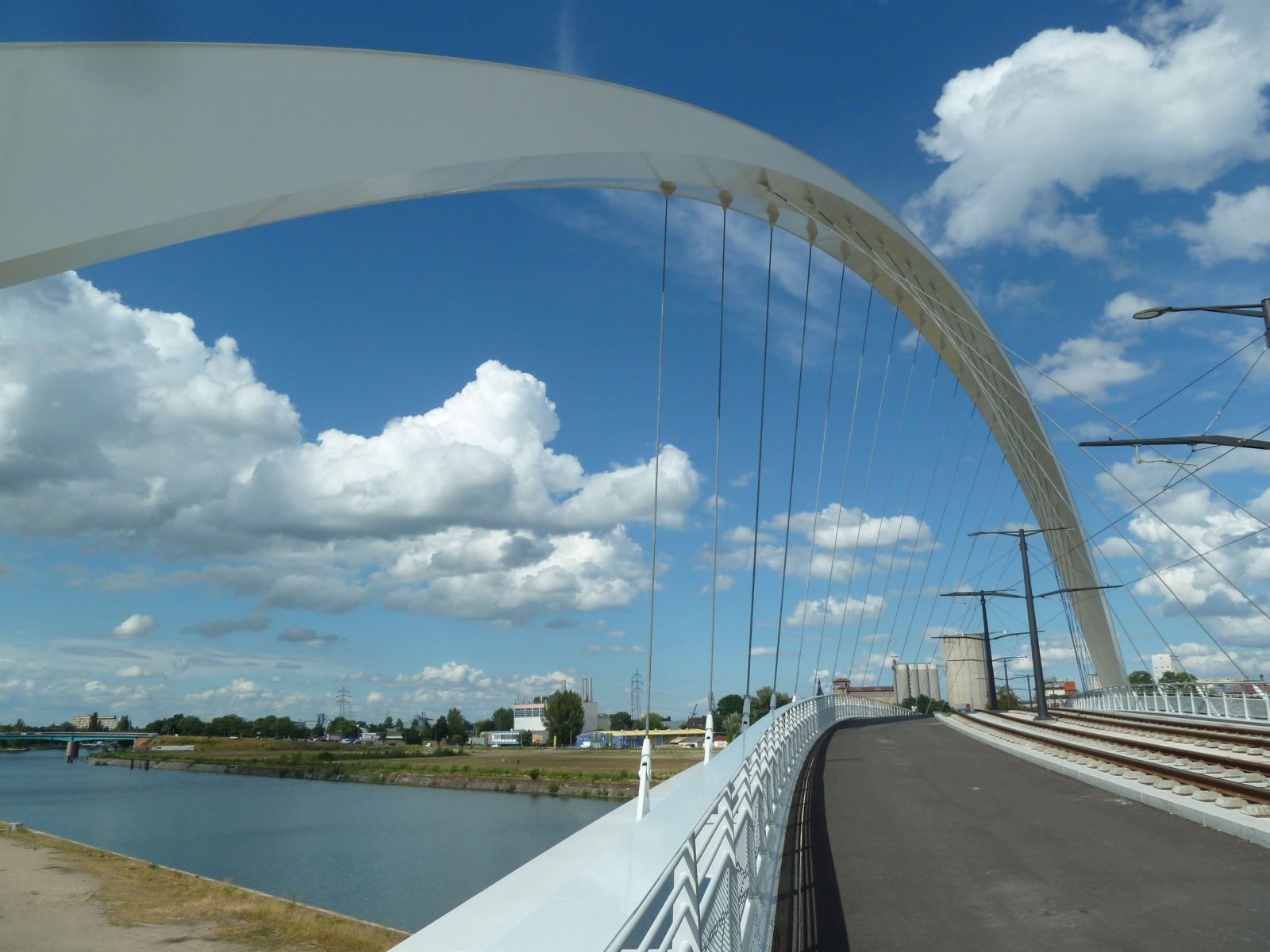

Sie führt im schiefen Winkel mit einer leichten Kuppenausrundung über das
Bassin Vauban. |
||
Größeres Bild 1600 x 1200

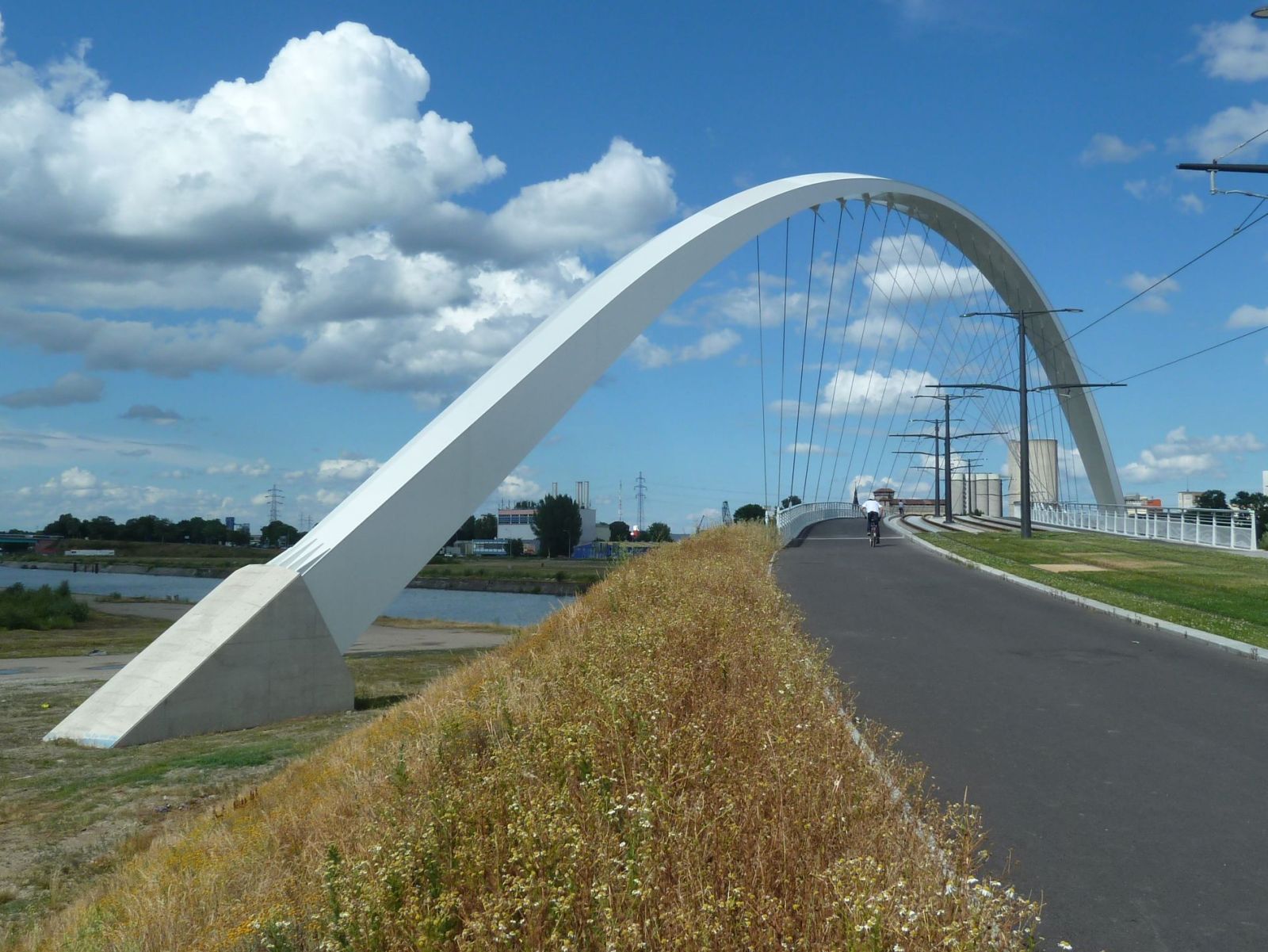

Die 1,4 m hohe stählerne Brückentafel hat zwei Gleise für die Straßenbahn und
beidseitig Bahnen für Fußgänger und Radfahrer. |
||
Größeres Bild 1600 x 1200

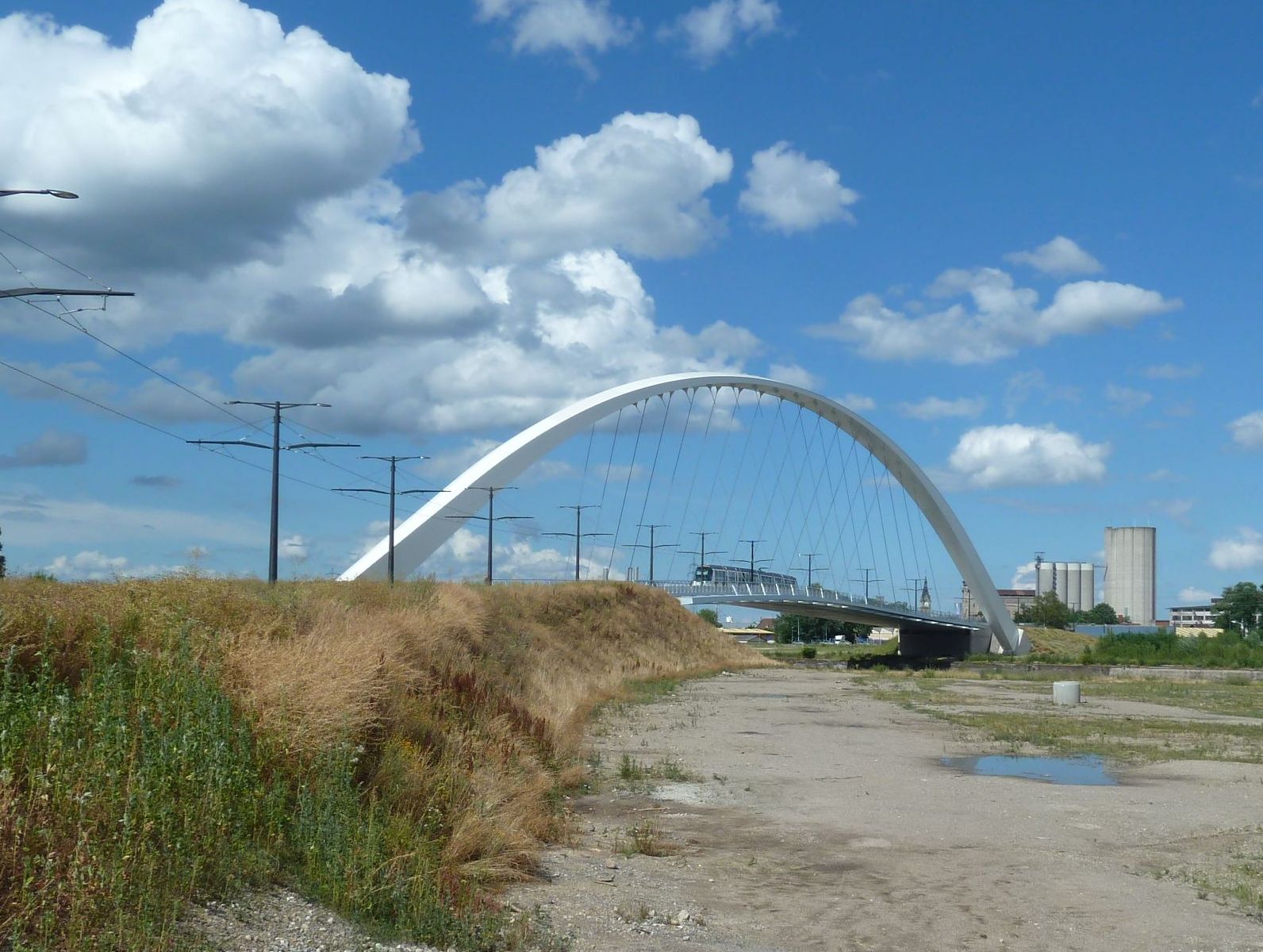

Die gekrümmte Brückentafel ist von einem 40,8 m hohen Stahlbogen abgehängt,
der diagonal über die Brücke führt. Der Bogen hat einen sowohl in der Höhe
als auch in der Breite veränderlichen Hohlkastenquerschnitt.
Seine Höhe beträgt am Bogenfuß 5 m und im Scheitel 2 m, seine Breite wechselt von
2,5 m am Bogenfuß auf 5 m im Bogenscheitel.
Der Bogen ist zwischen zwei 13 m langen und 7 m hohen Widerlagern aus Stahlbeton eingespannt. |
||
Baujahr: 2014-2017 Länge: 207 m Spannweite des Bogens: 181,5 m Spannweite der Brückentafel: 163 m Breite: 20 m lichte Höhe: 9 m |
