Talbrücke Münchingen, Korntal-Münchingen

Die Talbrücke wurde für die Umfahrung des Stadttteils Münchingen der nördlich von Stuttgart gelegenen Stadt Korntal-Münchingen erstellt. Sie führt in relativ niedriger Höhe über eine flache Talsenke und quert einen Bach, Wirtschaftswege und eine Eisenbahnlinie.

Der über neun Felder durchlaufende Überbau wechselt Art und Querschnitt: Das westliche Randfeld und die drei östlichen Randfelder bestehen aus 1,5 m hohen Stahlbetonplatten, über den inneren Feldern ist der Überbau als Stahlverbundträger ausgebildet.

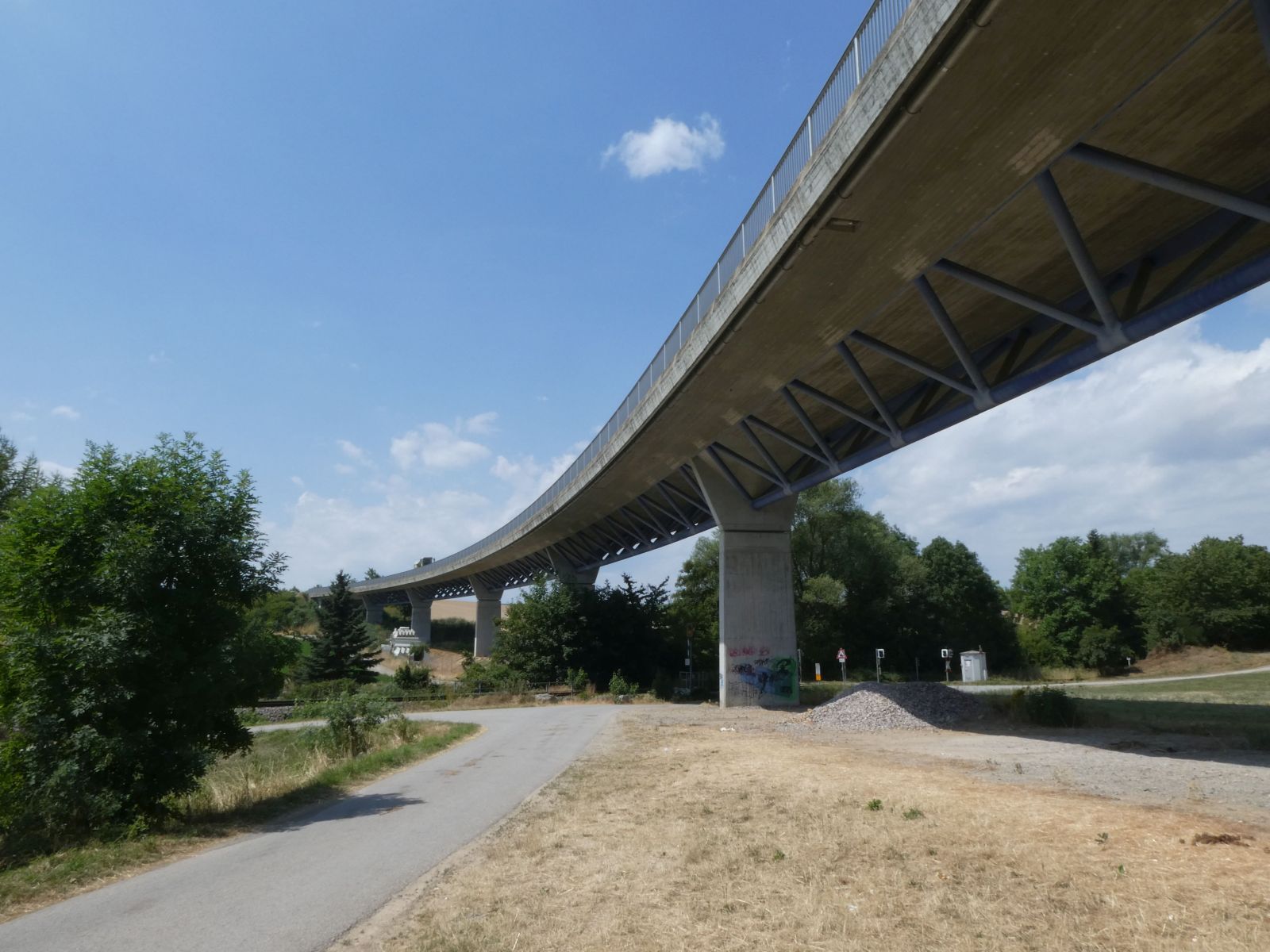

Der Stahlverbund besteht aus einem 3,13 m hohen, im Querschnitt dreieckigem Fachwerk aus Stahlröhren mit einer obenliegenden fest verbundenen Fahrbahntafel aus Stahlbeton.

Das untere Fachwerkrohr hat einen Durchmesser von 46 cm, die diagonal nach oben verlaufenden Rohre einen Durchmesser von 27 cm. Die Fachwerkknoten wurden aus Stahl gegossen.

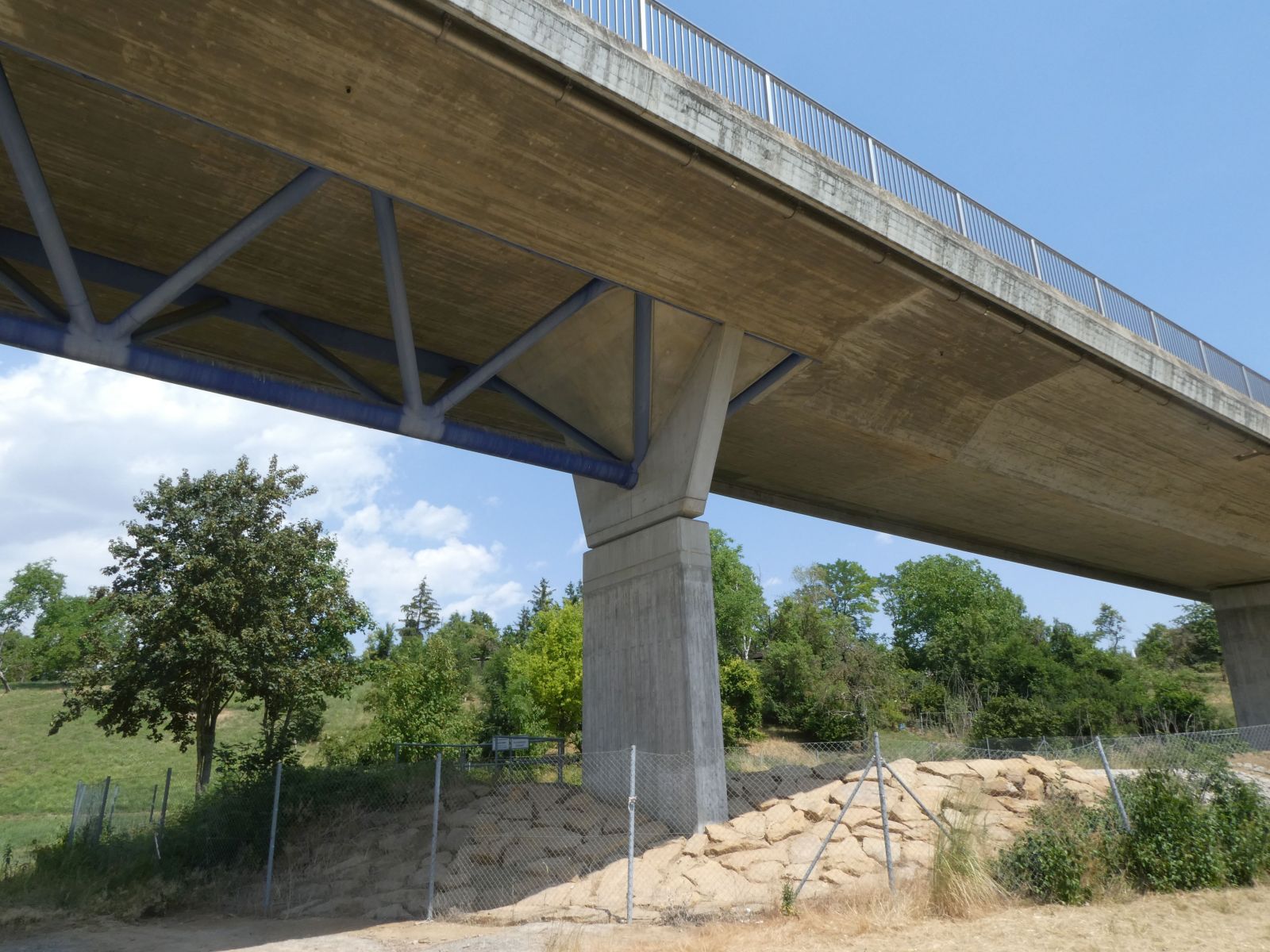

Aufgrund der Krümmung hat man auf Lager zur Aufnahme temperaturbedingter Bewegungen verzichtet und den Überbau statt dessen auf nur 75 cm dicken Scheibenpfeilern mit Betongelenken aufgesetzt.

Der monolithische Übergang zwischen den Pfeilern mit den Betongelenken und dem massiven Überbau über die Randfelder wird durch einen pyramidenartigen Betonkubus verstärkt.
