Brücke des Monats
Januar 2006
Karlssteg in Freiburg

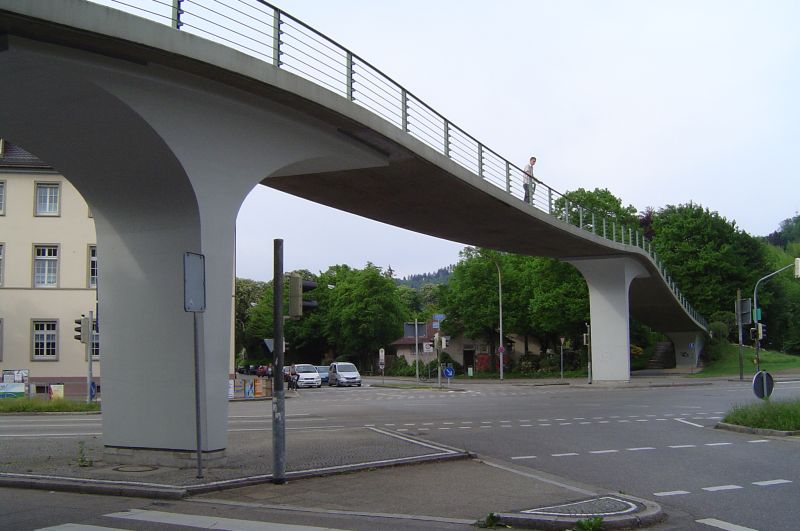

In Freiburg führt eine eigenwillige Fußgängerbrücke diagonal über eine stark befahrene Kreuzung. Die Brückentafel besteht aus einem 25 cm starken Spannband aus Beton, das über zwei Stützen geführt wird und in den Widerlagern verankert ist.
Die Widerlager sind als Rampen ausgebildet und ruhen auf großen Fundamentplatten.
Die schwungvolle Brücke steigt mit bis zu 14 % zu den Pfeilern hin an.
Baujahr: 1969-1970
Länge: 138 m
Weiten: 25,5 - 30,0 - 30,45 m
Breite: 4 m
