	Neckarsteg Ludwigsburg

	Der Fuß- und Radwegsteg verbindet die Ludwigsburger Stadtteile Hoheneck und Neckarweihingen. Die Brücke ist eine einhüftige Schrägseilbrücke mit einem Uferpylon auf der Seite von Hoheneck.

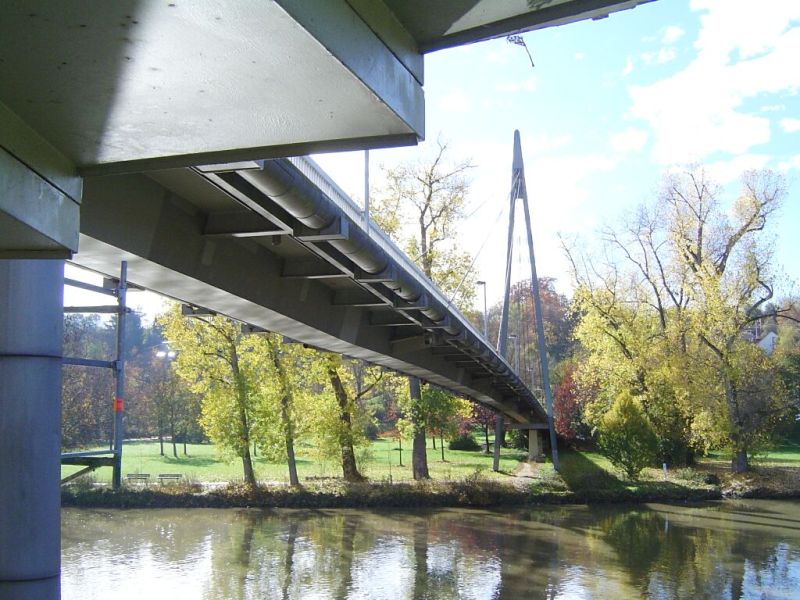

	Der schlanke Überbau besteht aus einem trapezförmigen Hohlkasten aus Stahl mit einer Bauhöhe von nur 70 cm und einer auskragenden Fahrbahntafel. Er ist im Bereich der Flußöffnung mit vier Seilpaaren von einem A-förmigen Stahl-Pylon von 33,7 m Höhe abgespannt. Die Rückabspannung des Pylons erfolgt mit zwei weiteren Seilpaaren über die beiden Zwischenstützen im Flußvorland.

	Auf Neckarweihinger Seite führt der Steg über eine Straße und fällt mit einer kreisförmigen Spirale aus Beton zu einer Ortsstraße ab.
	Entwurf: Dr. Ing. Peter Hildenbrand Fertigstellung: 1980 Länge: 169 m Spannweiten der Schrägseilbrücke: 11 - 17 -17 - 85 m Höhe: 9,2 m Breite: 3,3 m
