Whipple Truss

Der Träger ist nach Squire Whipple (1804-1888) benannt, der ihn 1847 patentieren ließ.

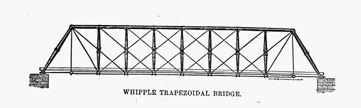

1. Whipple verbesserte den Pratt-Träger, indem er die diagonalen Zugglieder zwei Fachwerkfelder statt nur ein Feld kreuzen ließ. Der Träger wird daher auch als Double intersection Pratt Truss bezeichnet. Der Strebenverlauf über zwei Fachwerkfelder erlaubte größere Spannweiten gegenüber dem Pratt-Träger.

2. Der Whipple-Bowstring-Träger hat einen bogenförmigen Obergurt als Druckglied und einen waagerechten Untergurt als Zugglied, der mit weiteren senkrechten Zuggliedern mit dem Obergurt verbunden ist.


Geschichte

1853 baute Whipple eine Brücke mit einer Spannweite von 44,5 m.
Die Tioga Bridge in White County hatte zwei Felder mit Spannweiten von 68,5 m.
