Voute

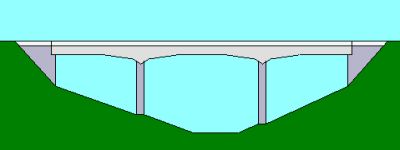

Eine Voute ist eine Krümmung des Untergurts, durch die die Balkenhöhe an den Zwischenpfeilern vergrößert wird, um größere Stützmomente aufnehmen zu können.


Anwendung

Ein gevouteter Balken kommt in der Regel bei Brücken ab 3 Feldern und mehr zur Anwendung.

Die Vouten können sich auf den Bereich der Hauptöffnung beschränken oder sich über mehrere Felder erstrecken. Spätestens in den Endfeldern laufen die Vouten zu den Widerlagern hin parallel zur Gesimslinie aus.

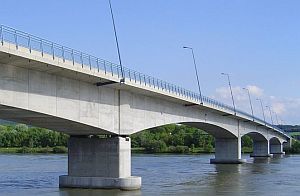

Donaubrücke Pöchlarn

Gelegentlich findet man auch bei einem zweifeldrigen Balken eine Voute über dem Mittelpfeiler.

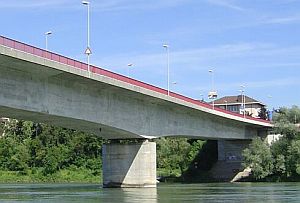

Fridolinsbrücke in Bad Säckingen

Bauart

Die Vouten können geradlinig oder stetig gekrümmt (in der Regel parabelförmig) ausgeführt werden.
Boschbrücke in München mit gerader Voute
