Hubbrücke | |

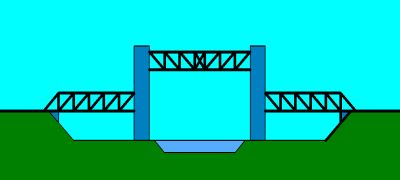

Eine Hubbrücke ist eine bewegliche Brücke über eine Schifffahrtsstraße, deren Brückentafel senkrecht nach oben angehoben werden kann, um Schiffen die Durchfahrt zu ermöglichen. | |
Geschichte | |
Der Amerikaner J.A.L. Waddell baute 1882-1884 in Chicago die erste moderne Hubbrücke, bei der der Brückenbalken mit über Türmen geführte Seile mit Hilfe von Gegengewichten angehoben wurde. Ihr 40 m langer Fachwerkträger konnte um 47 m gehoben werden. |
|
Beispiele | |
Die Kattwykbrücke in Hamburg besteht aus zwei Trapezfachwerken über den Seitenöffnungen und einem parallelgurtigen Fachwerkbalken über der Hauptöffnung, der über die zwei 70 m hohen Endportale um 46 m angehoben werden kann. Die Brücke ist in Bezug auf die Hubhöhe die größte Hubbrücke der Welt. Foto: Erich Hermes |
|
Bei Vancouver führt die größte Eisenbahnhubbrücke Kanadas über den Second Narrows des Burrard Inlet. |
|
Das 525 t schwere Hubteil der Pont de Recouvrance in Brest kann um 26 m auf eine Höhe von 55 m angehoben werden. Ihre Portaltürme sind 61 m hoch. |
|
Hubbrücken mit den längsten Spannweiten | ||||
Name | Land | Stadt | Weite | Bauzeit |
Arthur Kill Lift Bridge | USA | New York - New Jersey | 167,0 | 1959 |
Cape Code Canal Bridge | USA | Buzzards Bay | 165,8 | 1933-1935 |
Burlington-Bristol Bridge | USA | Burlington - Bristol | 164,6 | 1930-1931 |
Marine Parkway Bridge | USA | New York | 164,6 | 1936-1937 |
Burlington-Bristol RR Bridge | USA | Burlington - Bristol | 163,0 | 1936 |
Interstate Bridges | USA | Portland - Vancouver | 161,8 | 1917/1958 |
Doane Point Bridge | USA | Portland-Gasco | 157,3 | 1908/1989 |
Second Narrows Bridge | Kanada | Vancouver | 139,0 | 1969 |
Shippingsport Bridge | USA | La Salle | 137,0 | 1927-1929 |
A.S.B. Bridge | USA | Kansas City | 130,4 | 1911 |
Harry S. Truman Bridge | USA | Jackson County | 130,1 | 1945 |
Decatur RR Bridge | USA | Decatur | 130,0 | |
Roosevelt Island Bridge | USA | New York | 127,0 | 1955 |
James River Bridge | USA | Hampton | 126,5 | 1975-1982 |
Hannibal Bridge | USA | Hannibal | 124,6 | 1917 |
Boonville MKT-Railroad Bridge | USA | Boonville | 124,3 | 1932 |
BNSF Bridge | USA | Pasco - Burbank | 120,0 | |
Brücke der Freundschaft | Rumänien - Bulgarien | Ghiurghiu - Russe | 120,0 | 1952-1954 |
Pont Gustave-Flaubert | Frankreich | Rouen | 120,0 | 2004-2008 |
Pont Chaban-Delmas | Frankreich | Bordeaux | 117,0 | 2009-2012 |
