extradosed Brücke | |
Bei extradosed Brücken verlaufen die Spannkabel nicht innerhalb,
sondern außerhalb des Hohlkastens, wobei die Tragprinzipien von Spannbetonbalken und
Schrägseilbrücken miteinander verbunden werden. |
|
Geschichte | |

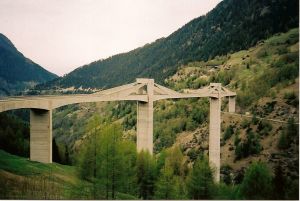

Als erste Brücke dieser Bauart kann die 1980 fertiggestellte Ganterbrücke bei Brig in der Schweiz angesehen werden. Ganterbrücke |
|
Die neue Konstruktionsart wurde 1988 mit der Odawara Blueway Bridge von Japan übernommen und mit weiteren Brücken fortgesetzt. Odawara Blueway Bridge, Kanagawa, Japan |
|
Die erste Brücke dieser Bauart außerhalb von Japan war der Ersatzbau der eingestürzten Korror-Babelthuap-Brücke in Palau. |
|
Mit der Canada Line Skytrain Bridge über den Fraser wurde 2008 die erste extradosed Bridge in Kanada erstellt. Canada Line Skytrain Bridge, Vancouver |
|

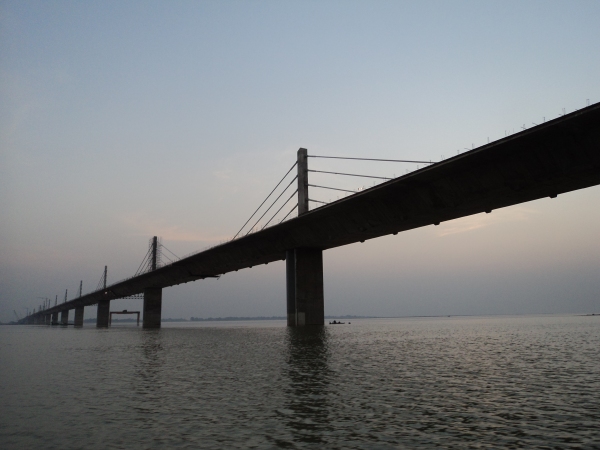

Die derzeit längste extradosed Bridge ist die 2017 fertiggestellte Gangesbrücke zwischen Arrah und Chhapra in Indien. Die insgesamt 4350 m lange Brücke hat einen 1920 m langen extradosed Anteil mit 16 Feldern von 120 m Spannweite. Gangesbrücke Arrah - Chhapra |
|
Liste der Extradosed Bridges mit Spannweiten ab 180 m | ||||
Name | Land | Ort | Weite | Bauzeit |
Wuhu Yangtze Bridge | China | Wuhu | 312 | 2000 |
Peljesac-Brücke | Kroatien | Komarna – Brijesta | 285 | 2021 |
Kisogawa Bridge | Japan | Kuwana - Nagoya | 275 | 2001 |
Ibigawa Bridge | Japan | Kuwana | 271 | 2001 |
Qiancao Yangtze River Bridge | China | Luzhou | 248 | 2011 |
Golden Ears Bridge | Kanada | Langley | 242 | 2006-2009 |
Koror-Babelthuap Bridge | Palau | Babelthuap | 241 | 2002 |
Yunshi Hanjiang Bridge | China | Yunyang | 238 | 2014 |
Jiayue Bridge | China | Jiayue | 230 | 2010 |
Geum River Bridge | Südkorea | Sejong | 230 | 2012 |
Rose F. Kennedy Bridge | Irland | New Ross | 230 | 2020 |
Tokunoyama Hattoku Bridge | Japan | Fujihashi | 220 | 2006 |
Su Chunba Bridge | China | Shimian | 220 | |
Jiyang Bridge | China | Jinan | 216 | 2008 |
Sanjiaojiang Bridge | China | Zhoushan | 210 | |
Omowska-Brücke | Polen | Ostróda | 206 | 2015-2017 |
Weichselbrücke | Polen | Kwidzyn | 204 | 2013-2016 |
Sannohe-Boukyo Bridge | Japan | Sannohe | 200 | 2005 |
Third Karnaphuli Bridge | Bangladesh | Chittagong | 200 | 2006-2008 |
Maha Chesadabodindranusom | Thailand | 200 | 2012-2014 | |
Shah Amanat Bridge | Bangladesh | Chittagong | 200 | 2006-2008 |
Tobiuo Bridge | Japan | Hamamatsu | 190 | 2004 |
Marcelo Fernand Bridge | Philippinen | Mandaue - Mactan | 185 | |
Hakanara Bridge | Südkorea | Sejong | 185 | 2008-2012 |
St. Croix Crossing | USA | St. Joseph | 182 | 2014-2017 |
Canada Line Skytrain Bridge | Kanada | Vancouver - Richmond | 180 | 2008 |
Himi Yume Bridge | Japan | Nagasaki | 180 | 2002-2004 |
Kanisawa Bridge | Japan | Akita | 180 | 1998 |
Tsukuhara Bridges | Japan | Yamado-Cho, Kobe | 180 | 1998 |
Donaubrücke | Rum. - Bulgarien | Calafat – Widin | 180 | 2007-2013 |
Mora Ferenc-Brücke | Ungarn | Szeged | 180 | 2010 |
