Bogen

Der Bogen ist ein gekrümmter Träger, der auch bei ausschließlich lotrechter Belastung horizontale Auflagerkräfte ausübt.


Bogenformen

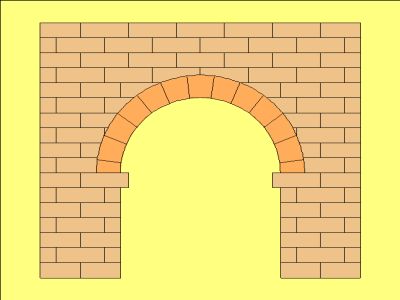

Kreis- oder Rundbogen

Der Kreismittelpunkt liegt auf der Horizontallinie, die die Kämpferpunkkte verbindet.

Segment- oder Flachbogen

Der Kreismittelpunkt liegt unterhalb der Horizontallinie, die die Kämpferpunkkte verbindet.

Die Höhe des Bogens über der Horizontallinie wird als Stich oder auch als Pfeilhöhe bezeichnet.

Ellipsenbogen

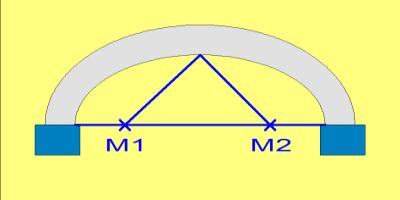

Die Mittelpunkte der Ellipsenradien liegt wie beim Halbkreisbogen auf der Horizontallinie, die die Kämpferpunkte verbindet.

Korbbogen

Der Korbbogen setzt sich aus Segmentbogen mit unterschiedlichen Durchmessern zusammen, die zu den Kämpferpunkten immer kleiner werden.

Spitzbogen

Der Spitzbogen hat zwei sich schneidende Kreisbogen mit gleichem Durchmesser.

Staische Unterscheidung

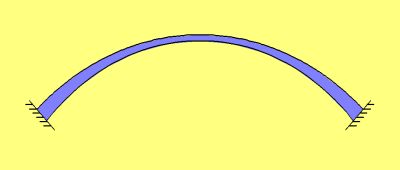

eingespannter Bogen

Der Bogen wird gelenklos zu den Kämfern geführt. Er ist 3-fach statisch unbestimmt.
Die größte Gewölbedicke ist an den Kämpferpunkten.

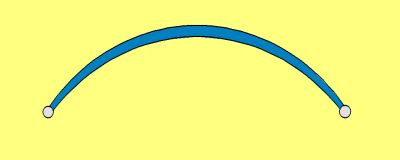

Zweigelenkbogen

Dreigelenkbogen


Bogenarten

Folgende Bogenarten werden unterschieden:
  • Gewölbebogen aus Stein, Beton oder Stahl
  • Kastenbogen aus Stahl- oder Beton
  • Röhrenbogen aus Stahl
  • Fachwerkbogen aus Stahl oder Holz
